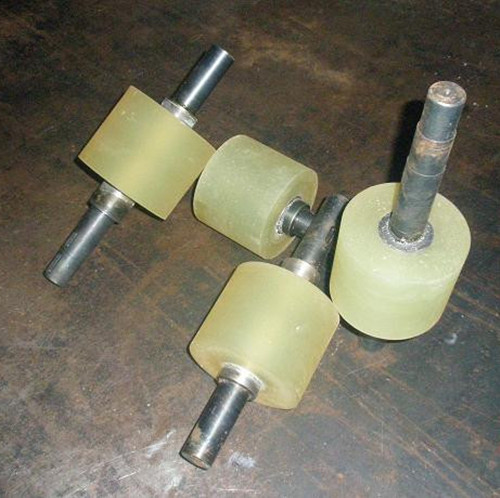

TD1055

预聚体特性

NCO含量% 4.6

粘度cPs @70°C 1200

100

100

100

100

100

100

100

100

100

100

100

固化剂TD636 %

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.8

4.8

4.8

增塑剂%

10

20

30

40

50

60

70

80

90

100

110

加工条件

预聚体温度°C

90

90

90

95

95

95

95

95

95

95

100

固化剂温度°C

110

110

110

110

110

110

110

110

110

120

120

模具温度°C

100

100

100

100

100

100

100

100

100

100

100

凝胶时间：分钟

40

50

60

76

107

120

120

125

160

160

200

硫化时间：

分钟 @°C

120@120

120@120

120@120

180@120

320@120

220@120

220@120

225@125

230@130

230@130

250@130

二次硫化：

小时@°C

12@100

12@100

12@110

12@110

12@110

12@110

15@110

15@110

10@110

10@110

15@110

物理特性

邵氏硬度邵A

55

50

45

42

38

33

28

25

20

15

10

100%定伸MPa

5.5

5.0

4

3.5

3

2.8

2.5

2.5

2

2

1.8

300%定伸MPa

8

7.8

7.5

7

6.8

6.5

6.0

6.0

5.0

5

4.5

拉伸强度MPa

20

18

15

12

10

9.5

9

8.8

8

7

7

伸长率%

450

480

450

460

480

450

500

550

600

650

700

拉断变形%

10

9

8

6

6

5

4

3

2

2

0

抗撕强度

Die C（kN/m）

80

75

70

60

50

40

30

30

28

25

20

醋酸乙酯浸泡

48H增重%

40

40

38

42

36

40

45

45

45

48

50

甲苯浸泡

48H增重%

20

22

22

20

18

20

22

20

20

25

28

丙酮浸泡

48H增重%

45

46

50

43

45

45

45

48

47

50

56
